one floppy NetBSD/i386 system

深町賢一

Copyright (C) 2002 Ken'ichi Fukamachi
All rights reserved.

(page 1)

one floppy system

(page 2)

one floppy system とは？

floppy 一枚で動く最小限の OS
- ○○に特化した最小限の構成

組み込み？
- 使えるリソースが小さいのは一緒かな

(page 3)

Example

router

tiny firewall

thin server ?
- access server ?

thin client ? (<-> terminal server)

embedded ...

(page 4)

何が嬉しいの？ (1)

おんぼろの機材でもルータになれる
- 2000、3000円から

main board + floppy drive + ethernet card
中古のノート＋中古のイーサカード's

HDD なしで動くので素人にはやさしい
- もっとも壊れやすい部分がないことは重要

(もしかしてこれが一番大事かも？)

(page 5)

何が嬉しいの？ (2)

単なる挑戦！

せいぜい 4 M 程度の大きさにどこまで OS が入るか:-)

俳句みたいなもんですかね

(page 6)

嬉しいか？？？

今時 i386 も安いぞ
- one floppy に意味があるのか？ ;-)

HDD なしだぜ
- なら小羊くんとかでいいじゃん ;-)

あとは、お値段の問題

もしくは廃物利用

(page 7)

参考: 他の OS 事情

Linux

http://www.fdlinux.com/
http://www.floppyfw.org/
http://www.linuxrouter.org/
http://mulinux.nevalabs.org/

FreeBSD

?
http://people.freebsd.org/~picobsd/
売りものだと GNAT BOX

その他もろもろ…

(page 8)

fdgw

(page 9)

fdgw (1)

http://www.fml.org/software/fdgw/

NetBSD パッケージシステムに入っています

/usr/pkgsrc/sysutils/fdgw/

NetBSD のディストリビューションの一部
- それが大事なところじゃないかなと

(page 10)

fdgw (2)

任意のバージョンのソースから作成可能なことを目的に
- NetBSD 1.5 stable は少なくとも OK
- current で作れるかどうはまだ不明

とりあえず i386 のみサポート
- i386 以外で floppy だけのシステムを使うか？？

VAX とか:)

ベンチマーク
- PC 110 でも 1 から 2 M (3 M 説もあり) bps はでる

(page 11)

fdgw (3): supported network interfaces

できるだけ多くのネットワークカードをサポートしたいですね

ISA
- ate cs ec eg el ep ef ai fmv ix iy lc nele ne sm we

PCI
- de ep ex epic fxp le ne rtk sip tl tlp vr

PCMCIA
- ep mbe ne sm xi

CardBUS
- ex fxp rtk tlp

(page 12)

fdgw (4): other kernel functions

IPv6 (optional)

BPF (Berkeley Packet Filter)

(page 13)

fdgw (5): optional softwares

pppd

rp-pppoe

dhcpd

(page 14)

fdgw installation

カスタマイズ
- フロッピーを mount して書き換える
- ソースを変更して make する

まぁ OS のカスタマイズと同様( 1.4 風味)

dd でフロッピーに書きこむ

(page 15)

one floppy system のしくみ

(page 16)

基本的な仕組み

インストールフロッピィの作り方と一緒
- memory disk + crunch binary
- ブート過程の最後が異なる

crunch binary で一つのバイナリにする
- library を共有して小さくする

例えば /bin/ls は static
- 本体は 20 K くらい
- 250 k くらいが library だが…

(page 17)

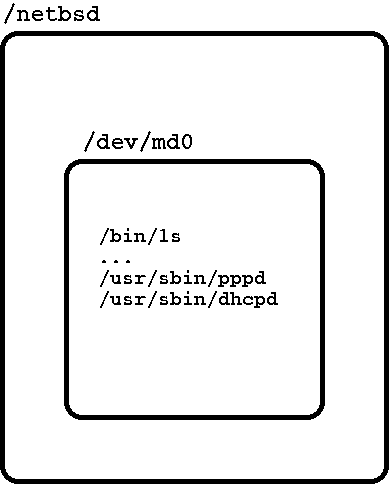

カーネル図解

(page 18)

ls の例

static の ls

% ls -l /bin/ls
-r-xr-xr-x 1 root wheel 266212 Jun 18 2001 /bin/ls

ls の本体

% ls -l ls.cro
-rw-r--r-- 1 fukachan wheel 20890 Jan 10 21:08 ls.cro

(dynamic の ls)

% ls -l ls
-rwxr-xr-x 1 fukachan wheel 20589 Jan 10 21:57 ls

(page 19)

crunchide

ls.cro
00000304 T _$$hide$$ ls.cro ls_main
00001188 T _$$hide$$ ls.cro main
...
0000095c t _$$hide$$ ls.cro traverse
00002594 T _$$hide$$ ls.cro usage
...
00000000 T _crunched_ls_stub

(page 20)

crunchgen

ramdiskbin.c

ls なら _crunched_ls_stub() を実行する。

struct stub entry_points[] = {
{ "cat", _crunched_cat_stub },
...
{ "ls", _crunched_ls_stub },

(page 21)

議論

嬉しい？
- 安上がりだから？

HDD がないから？

拡張
- いろんなものを入れる？

何を入れたいかなぁ？

fd + cdrom が理想か？

fd 複数枚ってのもいただけないような気がするが？

(page 22)

資料

今日の資料は

http://www.fml.org/home/fukachan/lecture_notes/

に置いておきます。
